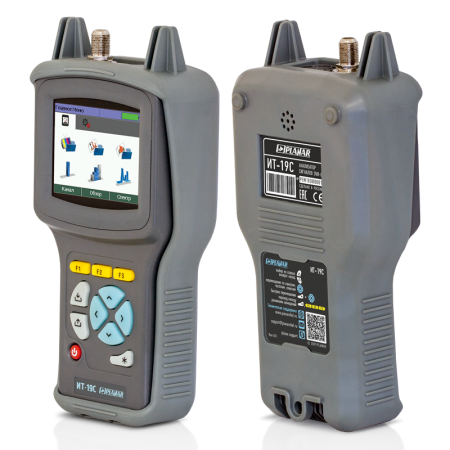

Анализатор сигналов ИТ-19С впервые был представлен на Московской международной выставке CSTB-2019, как обновленная версия одного из самых популярных анализаторов сигнала стандарта DVB-C ИТ-09С.
Измеряемые параметры:
- Для аналоговых каналов: уровень, отношение видео/аудио, отношение сигнал/шум
- Для цифровых каналов: мощность
- Для ITU-T J.83 Annex A/B/C цифровых каналов: MER, PreBER, PostBER
- Измерение радиочастотного спектра
- Измерение напряжения дистанционного питания кабельной сети в диапазоне от 10 до 100 В
- Режимы измерения: КАНАЛ, СПЕКТР, ОБЗОР (с измерением наклона и неравномерности)
Возможности программы для ПК:
- Работа в режиме виртуального прибора с измерением параметров каналов в виде гистограммы, анализатора спектра, констелляционной диаграммы с параметрами ITU-T J.83 Annex A/B/C каналов
- Чтение, создание новых, редактирование, загрузка в измеритель и сохранение канальных планов и страниц записной книжки каналов
- Документирование результатов измерения прибора в графическом и табличном виде с возможностью вывода на печать
- Обновление программного обеспечения прибора
Характеристики
Диапазон рабочих частот
|
от 5 до 1006 МГц
|
Шаг перестройки
|
0,125 МГц
|
Диапазон измерения уровня
|
от 30 до 120 дБмкВ
|
Погрешность измерения уровня
|
±1,5 дБ
|
Типы модуляции DVB-C каналов
|
QAM64, 128, 256
|
Символьная скорость DVB-C каналов
|
от 5,000 до 7,000 Мсимв/с
|
Диапазон измерения MER
|
от 28 до 40 дБ
|
Погрешность измерения MER
|
±2 дБ
|
Диапазон измерения BER
|
от 4,0x10-3 до 1,0x10-9
|
Температурный рабочий диапазон
|
От -10 до +50 °С
|
Работа от аккумулятора
|
Более 4 часов
|
Записная книжка
|
- Лимит планы до 16-ти
- Канальные планы до 64-х
- Страницы записной книжки до 250-ти
|
Измерение входного переменного и постоянного напряжения
|
от 10 до 100 В |
Комплект поставки
- измеритель ИТ-19С - 1 шт.
- аккумулятор - 1 шт.
- ВЧ переход “F”-”F” - 1 шт.
- руководство по эксплуатации - 1 шт.
- формуляр - 1 шт.
- блок питания - 1 шт.
- защитный кожух - 1 шт.
