Измерение параметров телевизионных сигналов:
- Аналоговое телевидение: поддержка стандартов PAL, SECAM, NTSC.
Измеряемые параметры: Уровень, Видео/Звук, Сигнал/Шум (внутри и вне полосы видеосигнала), Глубина модуляции, Уровень паразитной модуляции (HUM), уровень CSO&CTB помех.
- Кабельное цифровое телевидение: поддержка стандартов DVB-C, ITU-T J.83 Annex B, C.
Измеряемые параметры: мощность, MER, BER, констелляционная диаграмма, временной анализ появления ошибок.
- Наземное вещательное цифровое телевидение: поддержка стандартов DVB-T, DVB-T2.
Измеряемые параметры: мощность, MER, BER, констелляционная диаграмма, эхо диаграмма, временной анализ появления ошибок.
- Спутниковое вещательное цифровое телевидение: поддержка стандартов DVB-S, DVB-S2.
Измеряемые параметры: мощность, MER, BER, констелляционная диаграмма, временной анализ появления ошибок.
- IP цифровое телевидение: поддержка UDP и RTP протокола, прием транспортного потока через unicast и multicast (IGMPv2).
Измеряемые параметры: средняя скорость потока, число потерянных пакетов (для RTP), неравномерность интервала прихода пакетов.
Дополнительные возможности анализатора ИТ-100:
Контроль ТВ изображения и канала звукового сопровождения:
- Аналоговых каналов PAL, SECAM, NTSC
- Радио ФМ станций
- Цифровых каналов с кодировкой MPEG-1, MPEG-2, MPEG-4, H.264 с разрешением SD или HD
- Закрытых программ при установке CAM модуля (с CI интерфейсом)
- IPTV каналов
Анализ MPEG транспортного потока:
- Трехуровневый анализ на соответствие требованиям стандарта TR101290
- Анализ в реальном масштабе времени
- Запись потока в файл для дальнейшего анализа
Поддержка измерений в оптоволоконной кабельной сети:
- Встроенный оптический приемник с полосой до 2150МГц
- Поддержка всех измерений с оптического входа
- Измерение мощности оптического сигнала
- Работа в диапазоне длин волн от 1100 до 1650 нм
- Сменные FC и SC адаптеры входного оптического разъема
Питание внешних устройств:
- Встроенный управляемый источник дистанционного питания от 5 до 24В
- Поддержка стандарта DiSEqC уровня 2.1
- Мощность источника дистанционного питания 5 Вт
- Измерение постоянного и переменного напряжения на входном РЧ разъеме
Поддержка интерфейсов:
- USB 2.0 device для подключения анализатора к персональному компьютеру
- USB 2.0 host для подключения FLASH накопителей
- ETHERNET RJ45 10/100M для обновления ПО, удаленного управления и работой с IPTV
- PCMCIA порт для подключения CAM модуля
Программное обеспечение для ПК IT100Sync предоставляет следующие возможности:
- Создавать и редактировать канальные и лимитные планы, а также профили LNB и спутники
- Копировать, перемещать и удалять файлы на анализаторе или USB-флеш диске, подключенном к ПК
- Просматривать результаты измерения прибора в удобном виде
- Синхронизировать данные между ПК и измерителем
Версия программа для ОС Linux предоставляется по запросу.
|
Основные технические характеристики
|
|
Диапазон рабочих частот, МГц
|
от 5 до 2150
|
|
Диапазон измеряемых уровней, дБмкВ
|
от 20 до 120
|
|
Пределы погрешности измерения уровня, дБ
|
±1,2
|
|
Шаг перестройки по частоте, кГц
|
25
|
|
Время сканирования в режиме анализатора спектра, мс
|
от 70 до 250
|
|
Наименование
|
Кол-во, шт
|
|
Анализатор ТВ сигналов мультисистемный ИТ-100
|
1
|
|
Транспортировочный кейс
|
1
|
|
Переносной ремень
|
1
|
|
Отвертка крестовая
|
1
|
|
Литий-ионный аккумулятор
|
1
|
|
Зарядное устройство
|
1
|
|
Сетевой кабель для зарядного устройства
|
1
|
|
Кабель для подключения к бортовой сети автомобиля
|
1
|
|
ВЧ переход “F”-”F”
|
1
|
|
ВЧ переход “F”-”IEC”
|
1
|
|
Адаптер FC оптического разъема с колпачком
|
1
|
|
Адаптер SC оптического разъема с колпачком
|
1
|
|
Кабель для USB порта
|
1
|
|
Руководство по эксплуатации*
|
1
|
|
Формуляр
|
1
|
* - поставляется в электронном виде в памяти анализатора.
|

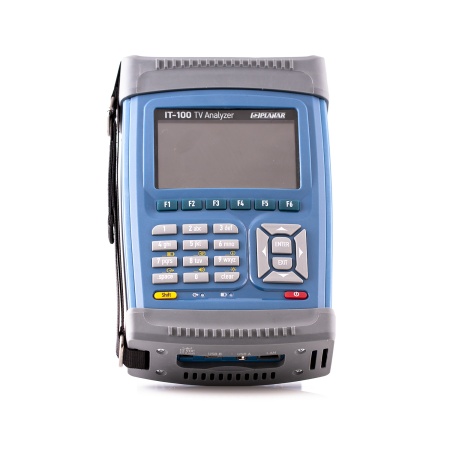

Общие характеристики анализатора ИТ-100
|
|
Встроенный TFT цветной дисплей 4.3” с разрешением 480x272 пикселей
|
|
Встроенный динамик
|
|
Работа от встроенного аккумулятора и зарядного устройства
|
|
Время работы от аккумулятора 4 часа
|
|
Масса анализатора 1,5 кг
|
|
Работа в диапазоне температур от -10 до +50 оС
|
