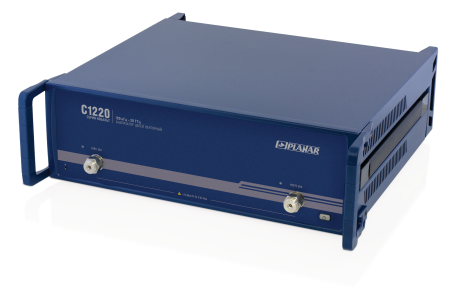

С1220 – двухпортовый прибор, предназначеный для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников. Обладает высокой надежностью, точностью и широким динамическим диапазоном измерений, обеспечивает эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности.
Измеряемые параметры: S11, S21, S12, S22.
Наличие в С1220 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Применение
Если Вы хотите проконсультироваться с нашими инженерами по поводу применения векторного анализатора цепей С1220 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Векторный анализатор цепей С1220 поставляется вместе с программным обеспечением, совместимым с операционной системой Windows. По дополнительному запросу предоставляется ПО прибора для работы с ОС Linux.
Характеристики
Диапазон рабочих частот
|
от 0,1 МГц до 20,0 ГГц
|
Импеданс
|
50 Ω
|
Тип портов
|
NMD 3,5 мм, вилка
|
Динамический диапазон измерений
Диапазон регулирования выходной мощности
|
145 дБ тип.
от -60 до +10 дБ / мВт
|
Время измерения на одной частоте
|
12 мкс
|
Количество точек измерения за одно сканирование
|
от 1 до 500 001
|
Число каналов
|
до 16 логических независимых измерительных каналов
|
Минимальный шаг установки частоты
|
1 Гц
|
Погрешность установки частоты
|
±2x10–6
|
Полоса измерительного фильтра
- C1220 и C2220
- С1420 и С2420
|
- от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7
- от 1 Гц до 2 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7
|
|
Наименование
|
Кол-во, шт
|
|
Анализатор цепей векторный
|
1
|
|
Кабель USB
|
1
|
|
Кабель питания
|
1
|
|
Программное обеспечение
|
1
|
|
Руководство по эксплуатации
|
1
|
|
Методика поверки
|
1
|
|
Формуляр
|
1
|
Примечания:
1) Программное обеспечение и документация поставляются на USB flash накопителе.
2) Руководство по эксплуатации содержит две части.
3) Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
