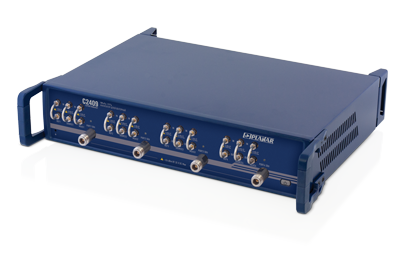

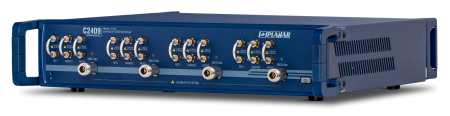

Векторный анализатор цепей С2409 – четырехпортовый прибор с двумя синхронизированными генераторами испытательного сигнала и с выведенными на переднюю панель перемычками для прямого доступа к приемникам прибора.
Измеряемые параметры: S11…S44
Сочетает в себе возможности приборов С1409 и С2209.
Структурная схема анализатора цепей С2409
Применение
Если вы хотите проконсультироваться с нашими инженерами по поводу вашего конкретного применения, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Векторный анализатор цепей С2409 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Характеристики
Диапазон рабочих частот
|
От 0,1МГц до 9,0 ГГц
|
Динамический диапазон, не менее, дБ
|
160 дБ тип
|
| Выходная мощность, дБм |
-60 до +15
|
Минимальный шаг установки частоты, Гц
|
1 |
Время измерения на одной частоте, мкс
|
10
|
Импеданс, Ω
|
50
|
Число портов, шт
|
4
|
Измеряемые параметры
|
S11, S12, S21… S44
|
| Питание |
~ 220В
|
Диапазон рабочих температур, °С
|
от +5 до +40
|
Размеры, мм
|
355×440×96
|
Вес, кг
|
10,0
|
