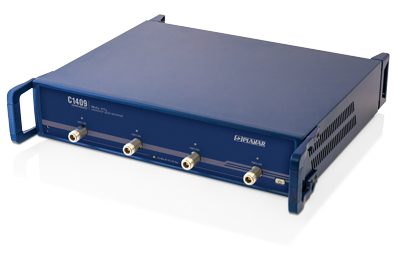

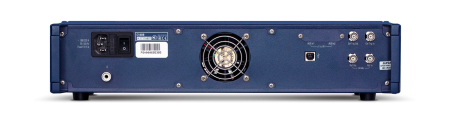

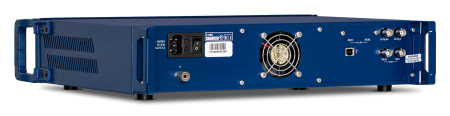

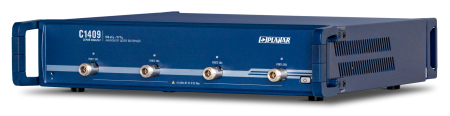

Векторный анализатор цепей С1409 – четырехпортовый прибор, имеющий четыре измерительных порта и два синхронизированных генератора испытательного сигнала.
Измеряемые параметры: S11…S44
Наличие четырех измерительных портов позволяет проводить одновременное измерение шестнадцати элементов матрицы рассеяния четырехпортового устройства за одно подключение.
Применение
Если Вы хотите проконсультироваться с нашими инженерами по поводу применения анализатора цепей векторного C1409 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Векторный анализатор цепей С1409 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Характеристики
Диапазон рабочих частот
|
От 0,1МГц до 9,0 ГГц
|
Динамический диапазон, не менее, дБ
|
160 дБ тип
|
| Выходная мощность, дБм |
-60 до +15
|
Минимальный шаг установки частоты, Гц
|
1 |
Время измерения на одной частоте, мкс
|
10
|
Импеданс, Ω
|
50
|
Число портов, шт
|
4
|
Измеряемые параметры
|
S11, S12, S21… S44
|
| Питание |
от 198 до 242
|
Диапазон рабочих температур, °С
|
от +5 до +40
|
Размеры, мм
|
355×440×96
|
Вес, кг
|
10,0
|
Максимальная рабочая частота, ГГц
|
9
|
|
Наименование
|
Кол-во, шт
|
|
Анализатор цепей векторный
|
1
|
|
Кабель USB
|
1
|
|
Кабель питания
|
1
|
|
Программное обеспечение
|
1
|
|
Руководство по эксплуатации
|
1
|
|
Методика поверки
|
1
|
|
Формуляр
|
1
|
Примечания:
1)Программное обеспечение и документация поставляются на USB flash накопителе.
2)Руководство по эксплуатации содержит две части.
3)Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
