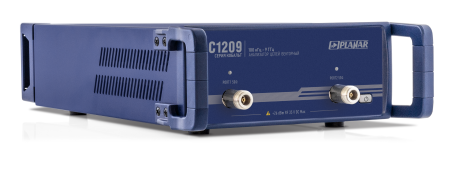

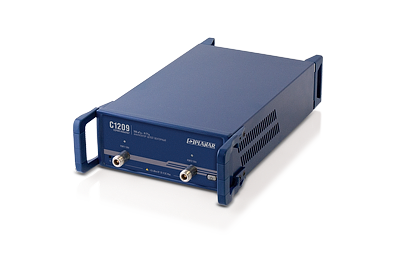

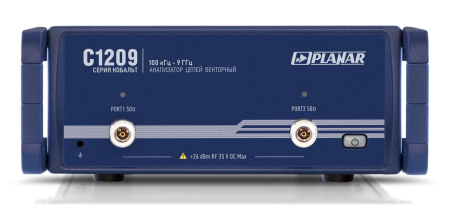

Векторный анализатор цепей С1209 – двухпортовый прибор, обладающий высокой надежностью, точностью и широким динамическим диапазоном измерений, обеспечивает эффективность и гибкость при решении производственных и научно-исследовательских задач в разных отраслях промышленности.
Измеряемые параметры: S11, S21, S12, S22
Наличие в С1209 переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение.
Применение
Если Вы хотите проконсультироваться с нашими инженерами по поводу применения анализатора цепей векторного C1209 в Вашем проекте, пожалуйста, воспользуйтесь формой «Задать вопрос».
Программное обеспечение
Векторный анализатор цепей С1209 поставляется вместе с программным обеспечением, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
Характеристики
Диапазон рабочих частот
|
От 0,1МГц до 9,0 ГГц
|
Динамический диапазон, не менее, дБ
|
160 дБ тип
|
| Выходная мощность, дБм |
-60 до +15
|
Минимальный шаг установки частоты, Гц
|
1 |
Время измерения на одной частоте, мкс
|
10
|
Импеданс, Ω
|
50
|
Число портов, шт
|
2 |
Измеряемые параметры
|
S11, S21, S12, S22
|
| Питание |
от 198 до 242 В при частоте 50 Гц
|
Диапазон рабочих температур, °С
|
от +5 до +40
|
Размеры, мм
|
425×235×96
|
Вес, кг
|
5,5
|
Максимальная рабочая частота, ГГц
|
9 |
|
Наименование
|
Кол-во, шт
|
|
Анализатор цепей векторный
|
1
|
|
Кабель USB
|
1
|
|
Кабель питания
|
1
|
|
Программное обеспечение
|
1
|
|
Руководство по эксплуатации
|
1
|
|
Методика поверки
|
1
|
|
Формуляр
|
1
|
Примечания:
1)Программное обеспечение и документация поставляются на USB flash накопителе.
2)Руководство по эксплуатации содержит две части.
3)Принадлежности, к которым относятся измерительные кабели и переходы, а также средства калибровки, поставляются по отдельному заказу.
