| Технические характеристики |
| Диапазон рабочих частот |
от 0,1 МГц до 20,0 ГГц |
| Импеданс |
50 Ω |
| Тип портов |
NMD 3,5 мм, вилка |
| Динамический диапазон измерений |
145 дБ тип. |
| Диапазон регулирования выходной мощности |
от -60 до +10 дБ / мВт |
| Время измерения на одной частоте |
12 мкс |
| Количество точек измерения за одно сканирование |
от 1 до 500 001 |
| Число каналов |
до 16 логических независимых измерительных каналов |
| Минимальный шаг установки частоты |
1 Гц |
| Погрешность установки частоты |
±5x10–6 |
| Полоса измерительного фильтра |
от 1 Гц до 1 МГц с шагом 1 / 1,5 / 2 / 3 / 5 / 7 |
Векторные анализаторы цепей предназначены для измерений комплексных коэффициентов передачи и отражения (элементов матрицы рассеяния) многополюсников.
Область применения – проверка, настройка, исследование и разработка различных радиотехнических устройств, используемых в радиоэлектронике, связи, радиолокации, измерительной технике, в условиях промышленного производства и лабораторий, в том числе в составе автоматизированных измерительных стендов.
Векторные анализаторы цепей предназначены для работы с внешним компьютером, не входящим в комплект поставки.
Для работы в автоматизированных измерительных стендах анализаторы цепей векторные поддерживают дистанционное управление по протоколам COM, TCP/IP Socket.
Анализаторы в серии отличаются друг от друга количеством измерительных портов, расположенных на передней панели, наличием соединителей для прямого доступа к входам измерительных и опорных приемников.

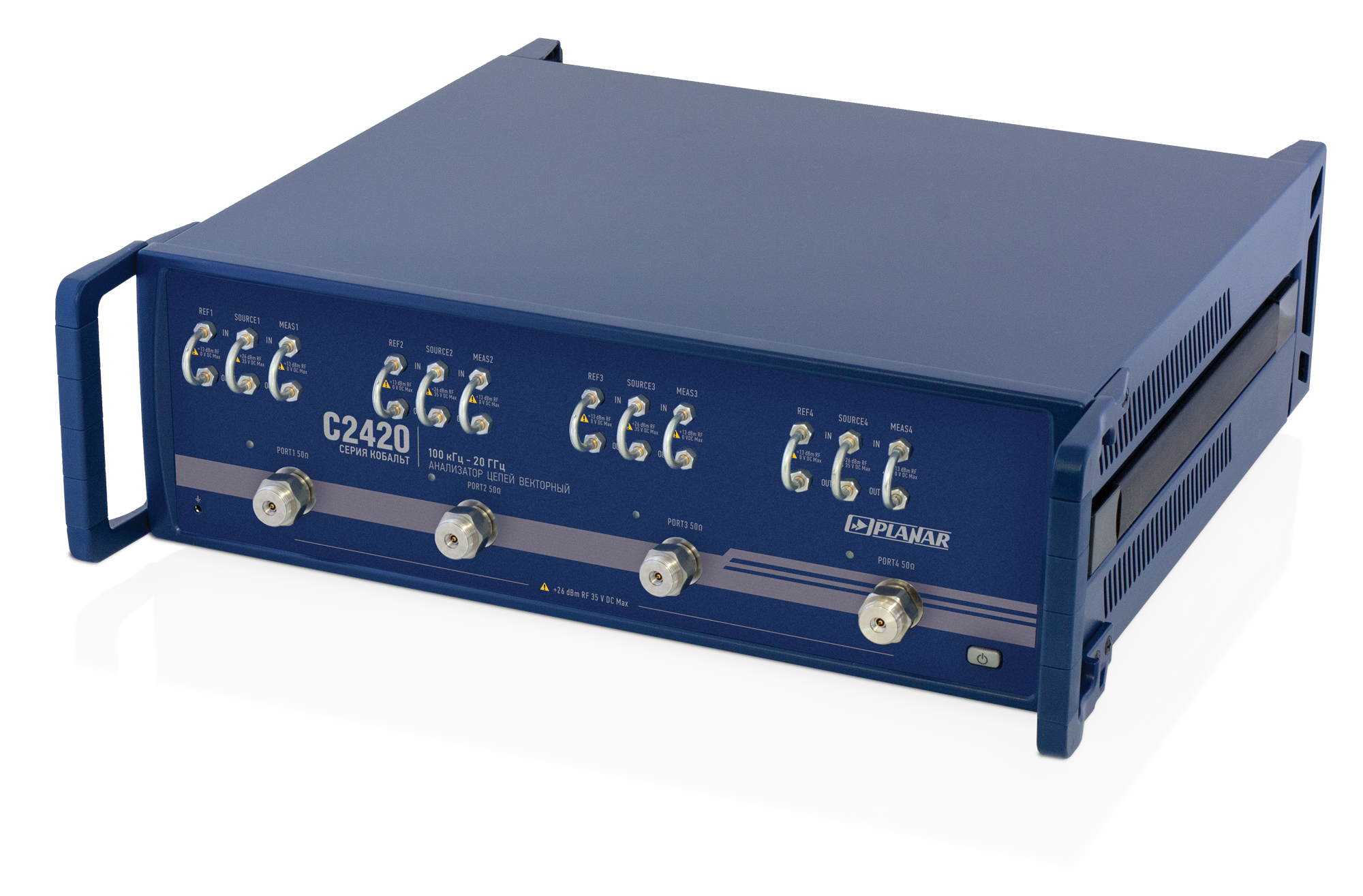

С2420– четырехпортовый прибор с перемычками для прямого доступа к приемникам
Измеряемые параметры: S11…S44
имеет четыре измерительных порта, два синхронизированных генератора испытательного сигнала и выведенные на переднюю панель перемычки для прямого доступа к приемникам прибора. Сочетает в себе возможности приборов С1420 и С2220.
Структурная схема анализатора цепей С2420
