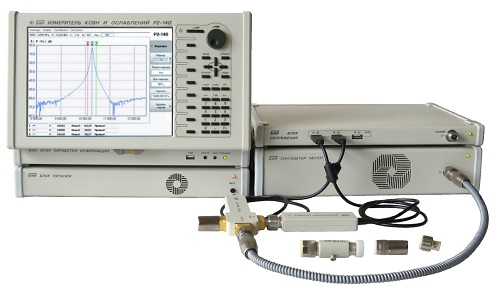

Предназначен для измерения скалярных параметров СВЧ четырехполюсников в диапазоне 0.01 ÷ 18 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из управляющего компьютера (IBM совместимого, для жестких условий эксплуатации), системного источника питания с аккумуляторным резервированием, синтезатора частоты, измерительного модуля и внешних СВЧ узлов.
- Основные технические характеристики
- Диапазон частот 0,01 ÷ 18 ГГц.
- Вч тракт: коаксиал 7/3,04.
- Динамический диапазон индицируемых ослаблений более -65 дБ, погрешность измерения ослаблений
- в диапазоне частот от 0,01 до 2,0 ГГц: ± (0,1 + 0,015А) дБ,
- в диапазоне частот от 2,0 до 10,0 ГГц: ± (0,15 + 0,015А) дБ,
- в диапазоне частот от 10,0 до 18,0 ГГц: ± (0,25 + 0,015А) дБ,
- где: А – измеренное значение ослабления в дБ;
- Диапазон регулировки стабилизированной мощности синтезатора частот от 0,1 мВт до 10 мВт.
- Прямое измерение мощности СВЧ сигнала c индикацией результата в мВт или дБм.
- Погрешность измерения КСВн менее
- в диапазоне частот от 10,0 МГц до 10,0 ГГц:
- для КСВН от 1,03 до менее 2,0: ± 3К %,
- для КСВН от 2,0 до 5,0: ± 5К %;
- в диапазоне частот от 10,0 до 18,0 ГГц:
- для КСВН от 1,03 до менее 2,0: ± (3К+1) %,
- для КСВН от 2,0 до 5,0: ± (5К+1) %,
- где К – измеренное значение КСВН.
- Точность установки и поддержания частоты 0.3 * 10-7 * Fx за год и менее 0,5 * 10-8 за сутки от установленной частоты (Fx – установленная частота).
- Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале от 1 год.
- Скоростной USB интерфейс управляет системой в ОС Windows 7.
- Индустриальный блок обработки информации с диагональю 11 дюймов; аккумуляторы резервного питания, позволяющие предотвратить нештатное отключение измерительного комплекса.
- По прочности к воздействию механических факторов соответствует ГОСТ 22261 группа 3.
- По прочности к воздействию климатических факторов соответствует ГОСТ 22261 (группа 3) с пределами рабочих температур от 5ºС до 40ºС, относительной влажности 90% (при 25ºС). Диапазон предельных температур от минус 50ºС до 50ºС. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортировании, от минус 40ºС до 50ºС.
- По отдельному заказу возможна поставка волноводных узлов для проведения измерений в волноводных трактах сечения: 72х34; 58х25; 48х24; 40х20; 35х15; 28,5х12,6; 23х10; 17х8; 16х8.
Предлагаемый к поставке товар по своему качеству, техническим характеристикам, в том числе тактико-техническим характеристикам, безопасности, функциональным характеристикам (потребительским свойствам) и иным требованиям, предъявляемым Заказчиком к Товару, соответствует требованиям государственного контракта (Приложение №1 к документации об открытом аукционе в электронной форме), нормативно-технической документации на Товар, ГОСТ, ТУ.
Предлагаемый к поставке товар <новый>, не восстановленный и не собранный из восстановленных компонентов, ранее не эксплуатируемый, соответствует требованиям безопасности, не имеет повреждений (дефектов), соответствует по качеству и комплектности нормативной и технической документации, в соответствии с которой он изготовлен. Предлагаемый к поставке товар работоспособный и обеспечивает предусмотренную производителем функциональность.
Прибор внесен в Государственный реестр средств измерений (СИ), имеет действующий сертификат об утверждении типа СИ и поставляется с действующим свидетельством о поверке.
Страна происхождения товара – Россия.
