ИЗМЕРИТЕЛЬ S-ПАРАМЕТРОВ РК4-71

ИЗМЕРИТЕЛЬ S-ПАРАМЕТРОВ РК4-71
zoom Увеличить изображение

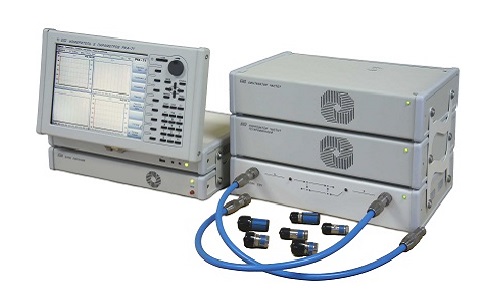

Измеритель S-параметров РК4-71

РК4-71
Предназначен для измерения S – параметров СВЧ четырехполюсников в диапазоне частот 0.1 – 8.3 ГГц. Представляет собой автоматизированную измерительную систему, состоящую из блока управления и обработки информации (IBM совместимый компьютер, для жестких условий эксплуатации), блока питания с аккумуляторным резервированием, двух синтезаторов частот, блока СВЧ, комплекта внешних узлов и принадлежностей.
  • Основные технические характеристики
  • Диапазон частот 0.01 ÷ 8.3 ГГц.
  • Измеритель СВч тракт: коаксикальный 7/3,04.
  • Погрешность измерения частотных зависимостей модулей коэффициентов передачи, не более ±(0.3 + 0.04 А) дБ, где А – измеренное значение модуля коэффициента передачи в дБ.
  • Диапазон измерения частотных зависимостей фазы коэффициентов отражения от 0 до 360°, ± 180°
  • Погрешность измерения частотных зависимостей фазы коэффициентов отражения, не более ± (5,0 + 0,1·А)°, где А – измеренное значение модуля коэффициента передачи четырехполюсника в дБ.
  • Прибор измеряет КСВН в диапазоне значений от 1,03 до 5,0.
  • Погрешность измерения КСВН:
    • в диапазоне частот 0,1 ÷ 2 ГГц: ±3 К %
    • в диапазоне частот 2 ÷ 8,3 ГГц: ±(3К+1) %, где К- измирительное значение КСВН
  • Погрешность измерения частотных зависимостей фазы коэффициентов отражения (КО) четырехполюсников, не более: ±(3 + 12/ K)°, где К – измеренное значение КСВН.
  • Максимальная стабилизированная мощность СВЧ сигнала10 мВт
  • Высокая Точность установки и поддержания частоты ±0.3 * 10-7 * Fx за год, где Fx – установленная частота.
  • Развитая система автоматических калибровок позволяет сохранять точные метрологические параметры прибора при межповерочном интервале от 1 год.
  • Скоростной USB интерфейс управляет системой в ОС Windows 7.
  • Индустриальный блок обработки информации с диагональю 11 дюймов; аккумуляторы резервного питания, позволяющие предотвратить нештатное отключение измерительного комплекса.
  • По прочности к воздействию механических факторов соответствует ГОСТ РВ 20.39.304 группа 1,3.
  • По прочности к воздействию климатических факторов соответствует ГОСТ РВ 20.39.304 (группа 1,1) с пределами рабочих температур от 0ºС до 40ºС, относительной влажности 90% (при 30ºС). Диапазон предельных температур от минус 50ºС до 50ºС. Диапазон предельных температур для блока обработки информации, включая предельные температуры при хранении и транспортировании, от минус 40ºС до 50ºС.

Предлагаемый к поставке товар по своему качеству, техническим характеристикам, в том числе тактико-техническим характеристикам, безопасности, функциональным характеристикам (потребительским свойствам) и иным требованиям, предъявляемым Заказчиком к Товару, соответствует требованиям государственного контракта (Приложение №1 к документации об открытом аукционе в электронной форме), нормативно-технической документации на Товар, ГОСТ, ТУ.

Предлагаемый к поставке товар новый, не восстановленный и не собранный из восстановленных компонентов, ранее не эксплуатируемый, соответствует требованиям безопасности, не имеет повреждений (дефектов), соответствует по качеству и комплектности нормативной и технической документации, в соответствии с которой он изготовлен. Предлагаемый к поставке товар работоспособный и обеспечивает предусмотренную производителем функциональность.

Прибор внесен в Государственный реестр средств измерений (СИ), имеет действующий сертификат об утверждении типа СИ и поставляется с действующим свидетельством о поверке.

Страна происхождения товара – Россия.
