Система Nimble

Назначение

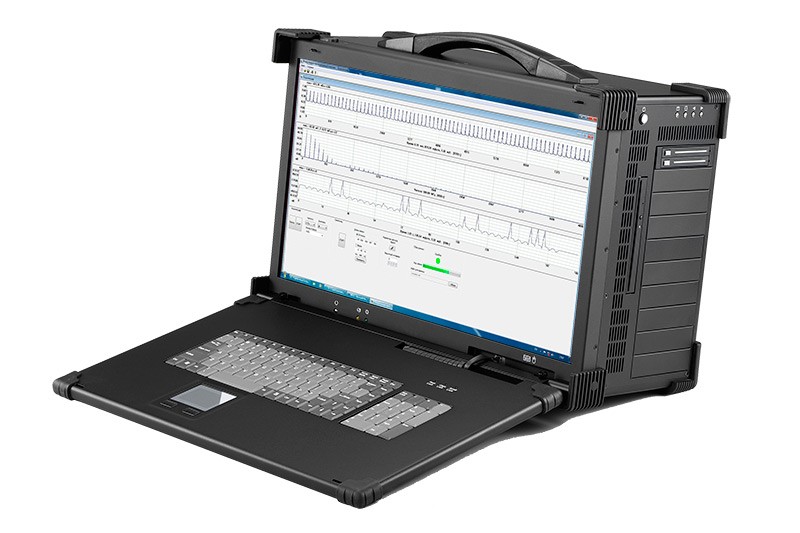

Nimble-8300 Mobile – цифровая система регистрации и записи высокочастотных и широкополосных сигналов, однократных событий и быстропротекающих процессов.

   Служит для продолжительной и непрерывной регистрации аналогового и (или) цифрового сигнала в реальном времени с максимальной потоковой скоростью записи до 64 Гб/с.

Отличительные особенности серии

Максимальная частота дискретизации АЦП 4.0 ГГц при разрешении 12 бит.

Запись сигнала с верхней граничной   частотой в спектре до 10 ГГц.

Мгновенная полоса анализа сигнала 2000 МГц.

Работа в реальном масштабе времени.

Возможность формирования широкополосных сигналов или воспроизведение ранее записанного сигнала с помощью 16 битного ЦАП.

ОС Windows 7, 10 ( х64).

Возимый вариант исполнения: наземный и воздушный транспорт.

Информация для заказа

Nimble-8300 Mobile – портативная система продолжительной и непрерывной записи.

IRS-3600D – ИВК для оценки защищенности объектов информатизации по проводным каналам и ПЭМИН.

Комплект поставки

Цифровая система регистрации сигнала Nimble-8300.

Специализированная программа регистрации, отображения и редактора чтения.

Применение

Исследование и выявление каналов утечки информации объектов информатизации.

- Экспериментальные и научные исследования.

- Многоканальные системы связи.

- Радиолокационные комплексы и системы.

- Цифровое моделирование.

- Неразрушающий контроль.

- Специальные задачи тестирования цифровой техники.

- Системы идентификации и обнаружения.





Nimble-8300-1224*

ПАРАМЕТРЫ

ЗНАЧЕНИЯ

Количество входных каналов

1 однополюсный

Входное сопротивление

50 Ом

Диапазон входного напряжения

± 300 мВ до ± 2,5В (программируется)

Полоса частот входного сигнала (по уровню -3 дБ)

(10 - 2400) МГц

(1200 – 2400) МГц(опция)

Частота дискретизации

1200 МГц, 1800 МГц, 2400 МГц

Разрешение АЦП

12 бит

Количество выходных каналов ЦАП

1 однополюсный

Разрешение ЦАП

16 бит

Частота выдачи цифровых данных ЦАП

1500 МГц, 2400 МГц, 5000 МГц

Диапазон выходного напряжения

± 250 мВ

Вход синхронизации (метки)

2 входа

(уровни и пороги LVDS 2.5В)

Оперативная память

32 ГБ

Объём записи данных RAID

до 27 ТБ

Время непрерывной записи @ 3600 МГц

более 1 часа

Режим работы

непрерывный продолжительный с записью меток синхронизации

Масса

не более 20 кг

Габариты (Ш х В х Г)

525 х 380 х 230

* - могут быть различные модификации.
