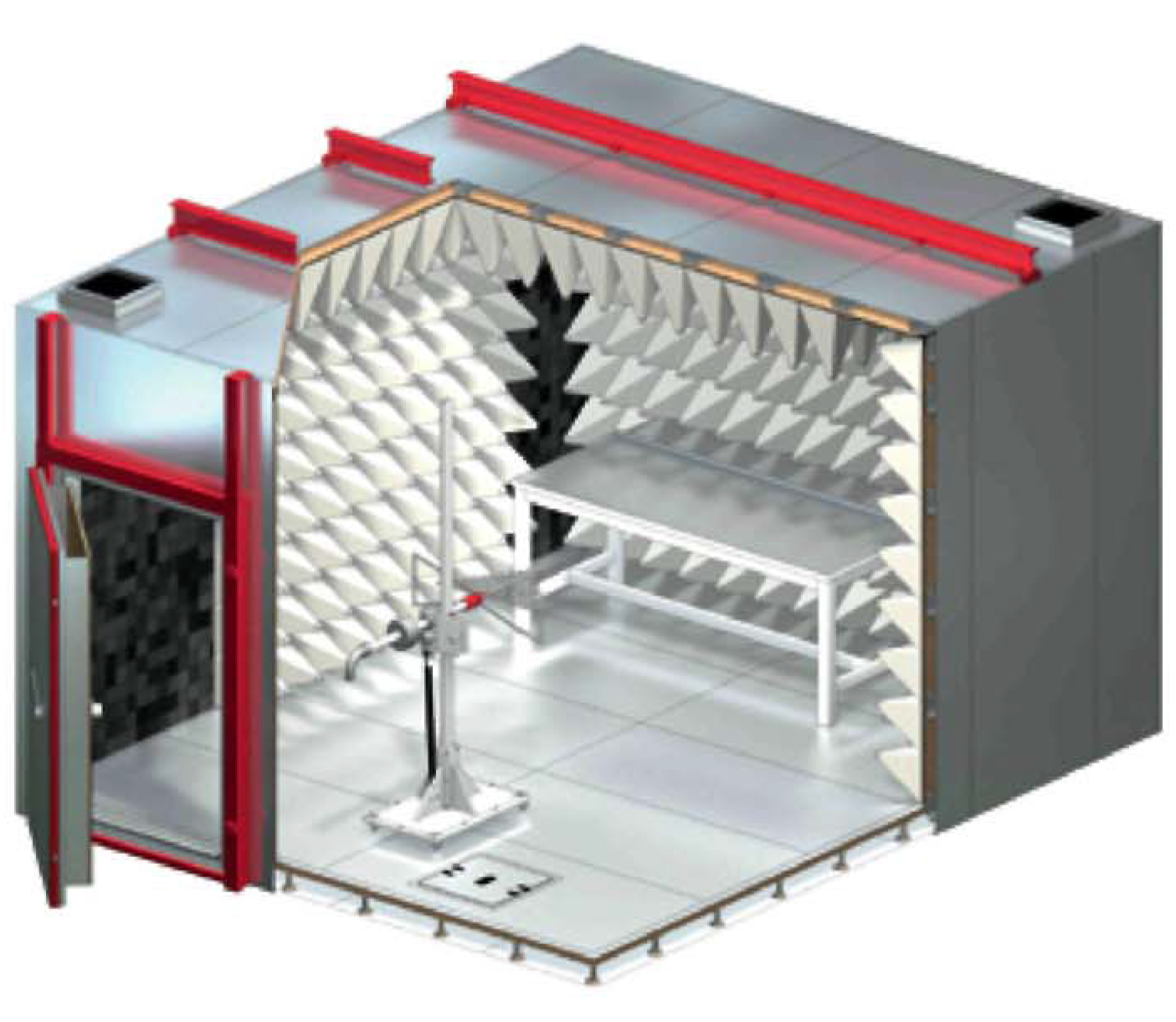

Камера для тестирования автомобильных компонентов – ACTC

Камера для тестирования автомобильных компонентов – ACTC
zoom Увеличить изображение
Технические данные
Внешние размеры 6 380 мм x 5 480 мм x 3 750 мм (длина x ширина x высота)
Диапазон частот 30 МГц ... 18 ГГц
Расстояние измерения 1,0 м
Облицовка из поглотителей:
Стены и потолок Ферритовые поглотители типа F006 + гибридные поглотители типа H450, приблизительно до середины камеры
Пол Опционально
Измерения параметров излучения В соответствии со стандартом EN 55025/CISPR 25 (требования ALSE, минимальное поглощение ≥ 6 дБ)
Тесты устойчивости к воздействию излучения В соответствии со стандартом DIN/ISO 11452-2 (минимальное уменьшение отражений в области тестирования -10 дБ)
Наименование Тип устройства
Миниатюрная камера ACTC в комплекте: Frankonia ACTC
Одна дверь для доступа, 1 088 мм x 1 968 мм
Четыре ячеистые панели для вентиляции
Один сетевой фильтр, 250 В переменного тока, 2x32 А
Две проходные панели
Вводы: 6 x "N", 6 x "BNC" и 4 для волоконно-оптических линий
Электропроводка  с освещением
Контактная шина и тестовый стол
Фальшпол
Облицовка из поглотителей
Опции
Трехфазный сетевой фильтр
Фильтр сигнальной линии и/или фильтр линии передачи данных
Вентилятор
Антенная мачта
Видео- и/или аудиосистема
Заземленный пол
Негорючие гибридные поглотители
Напольные поглотители
