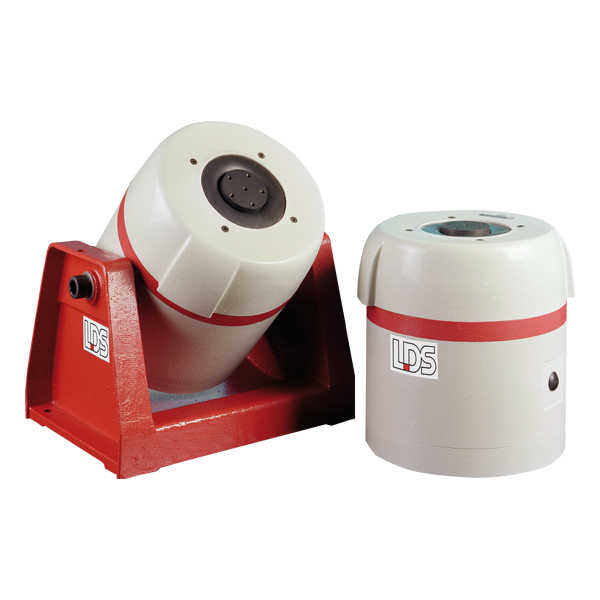

Решения для вибрационных испытаний компонентов, небольших узлов или для модального и структурного анализа.

  • Широкая полоса частот (от частоты пост. тока до 13 кГц) комбинируется с высокими пиковыми силами (сила при синусоидальной вибрации — 8,9-178 Н)
  • Легкая, высокоэффективная конструкция подвижной катушки.
  • Жесткая, но легкая система подвескиобеспечивает отличную поперечнуюжесткость и жесткость при кручении сминимальным воздействием наускорение системы.
  • Крепление на основании или на подвеске.
  • Система приводится в действие припомощи компактных, бесшумных,экономичных усилителей.
  • Совместим с контроллерами вибрации COMETUSB TM и LASERUSB TM компании LDS.
Модель вибратора V450/1 PA 500L
Сила при синусоидальной вибрации системы, пиковое значение
 — естественное охлаждение (Н)		 178
Сила при синусоидальной вибрации системы, пиковое значение — принудительное воздушное охлаждение (Н) 311
Максимальная сила при случайной вибрации вибратора, СКЗ (Н) 210
Максимальное ускорение при синусоидальной вибрации, пиковое значение (g n ) 74,5
Скорость при синусоидальной вибрации системы, пиковое значение (м/с)* 1,78
Перемещение (бесступенчатое), полный размах (мм) 19
Вес подвижного узла (кг) 0,426
Рабочий диапазон частот (Гц) 5-7,000
Модель V450/1
 — PA 500L
Система измерения
  МЕТРИЧЕСКАЯ АМЕРИКАНСКАЯ
Диаметр подвижной катушки 63,5 мм 2,5 дюйма
Сила при синусоидальной вибрации системы, пиковое значение — естественное охлаждение 178 Н 40 фс
Сила при синусоидальной вибрации системы, пиковое значение — принудительное воздушное охлаждение 311 Н 70 фс
Сила при синусоидальной вибрации вибратора, пиковое значение — принудительное воздушное охлаждение* 311 Н 70 фс
Сила при случайной вибрации системы, СКЗ (ИСО5344) 210 Н 48 фс
Максимальная сила при случайной вибрации вибратора (СКЗ)* 214 Н 48 фс
Частота резонанса подвижной катушки 6 000 Гц 6 000 Гц
Рабочий диапазон частот 5-7 500 Гц 5-7 500 Гц
Эффективная масса подвижного элемента 0,426 кг 0,94 ф
Скорость при синусоидальной вибрации системы, пиковое значение 1,78 м/с 60 дюйм/с
Скорость при синусоидальной вибрации вибратора, пиковое значение* 2,0 м/с 70 дюйм/с
Максимальное ускорение при синусоидальной вибрации, пиковое значение 730 м/с2 74,5 gn
Мощность усилителя 0,147 кВА 0,147 кВА
Усилитель производства компании LDS PA 500L PA 500L
Продольная жесткость подвески 17,5 Н/мм 18 фс/дюйм
Продольная жесткость вспомогательной подвески — —
Перемещение (непрерывное) системы, полный размах 19 мм 0,75 дюйма
Перемещение (непрерывное) вибратора, полный размах* 19 мм 0,75 дюйма
Вес вибратора -возможна установка на подвеске 82 кг 180 ф
Расход охлаждающего воздуха 0,012 м3/с 25 фут3/м
Вес вибратора, установленного на основании 64 кг 141 ф
Максимальная рабочая температуры окружающей среды
Вибратор:  30° C  86°F
Усилитель 30°C 86°F
Тепло, отводимое с воздухом
Вентилятор охлаждения вибратора 0,29 кВт 0,29 кВт
Усилитель 0,37 кВт 0,37 кВт
Электрические требования Усилитель
  1,4 кВАт 1,4 кВАт
Акустический шум на расстоянии 2 м**
Вибратор: 105 дБА† 105 дБА†
Усилитель 47 дБА 47 дБА
* Указаны параметры вибратора, которые могут быть достигнуты при помощи более мощного усилителя, а не того, который поставляется, как стандартный ** Максимальный уровень шума во время эксплуатации при полном осевом усилии, измеренный на расстоянии 2 м. † Включает охлаждающий вентилятор.
Схемы внутренней монтажной втулки подвижной катушки
Вибратор V450/1
Диаметр подвижной катушки (мм) 63.5
Центральная монтажная втулка 1
25,4 мм —
50 мм 5
Опции
Модель вибратора V101/2 V201/3 V406/8 V450/1 V455/6
Варианты монтажных втулок M4
6/32” UNC (унифицированная крупная резьба)
8/32” UNC (унифицированная крупная резьба)
M5
10/32” UNF (унифицированная тонкая резьба)		 ●
●
□
□
□		 ●
□
●
□
□		 ●
□
●
□
○		 □
□
□
●
●		 □
□
□
●
●
Монтаж резиновой изоляции □
Установка на основании  ● ● ● ● ●
Удерживающая подвеска  □ ○ ○ ○ ○
Вспомогательная подвеска □ ○ ○ □ □
Охлаждающий вентилятор □ □ ● ● ●
Обозначения ● стандарт ○ дополнительно — не имеется в наличии
Охлаждающие воздуходувки
Воздуходувка Вес (кг) Размер
A (мм)		 Размер
B (мм)		 Размер
C (мм)
V450/1 50/60 Гц 5,4 241 186 249
Усилитель PA
Усилитель Вес (кг) Размер A (мм) Размер B (мм) Размер C (мм)
PA 25E 9 488 337 92
PA 100E 15 488 337 92
PA 500L  20 448 412 188
PA 1000L 35 482 505 188
