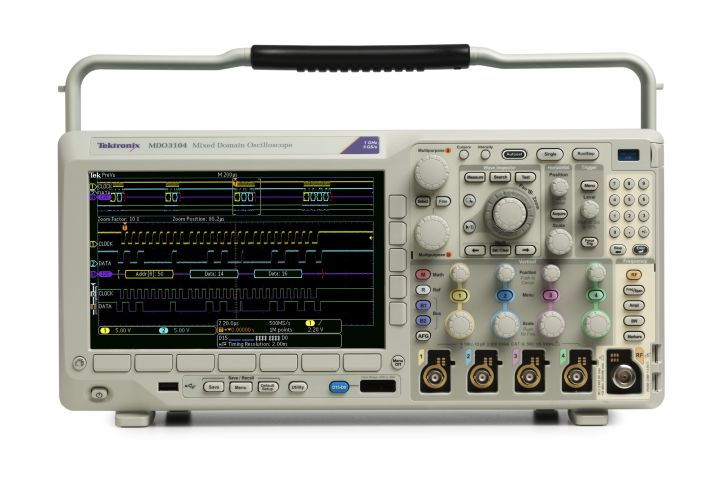

Комбинированный осциллограф серии MDO3000 – это прибор, который может быть очень полезен при проектировании и отладке современных комплексных электронных систем.Этот осциллограф объединяет в себе шесть приборов: анализатор спектра, генератор сигналов произвольной формы и стандартных функций, логический анализатор, анализатор протоколов и цифровой вольтметр/ частотомер. Осциллограф серии MDO3000 можно конфигурировать под собственные задачи и обновлять. Предусмотрена возможность добавления функций и выбора характеристик, которые необходимы в данный момент или могут понадобиться позже.

Основные технические характеристики

• Осциллограф
   - Модели с 2 и 4 аналоговыми каналами
   - Модели с полосой пропускания 1 ГГц, 500 МГц, 350 МГц, 200 МГц и 100 МГц
   - Полоса пропускания может быть расширена (до 1 ГГц)
   - Частота дискретизации до 5 Гвыб./с
   - Длина записи 10 млн. точек во всех каналах
   - Максимальная скорость захвата сигнала >280 000 осциллограмм в секунду
   - Стандартные пассивные пробники напряжения с входной емкостью 3,9 пФ и аналоговой полосой пропускания 1 ГГц, 500 МГц или 250 МГц
• Анализатор спектра Диапазон частот
   - В стандартной конфигурации:
     - от 9 кГц до верхней границы полосы пропускания осциллографа
     - Опция: от 9 кГц до 3 ГГц
   - Сверхширокая полоса захвата до 3 ГГц
• Генерация сигналов произвольной формы и стандартных функций (опционально)
   - 13 предварительно заданных форм сигнала
   - генерация сигналов с частотой 50 МГц
   - Длина записи 128 000 точек
   - Частота дискретизации генератора сигналов произвольной формы 250 Mвыб./с
• Логический анализатор (опциональный)
   - 16 цифровых каналов
   - Длина записи 10 млн. точек по всем каналам
   - Разрешение по времени 121,2 пс
• Анализатор протоколов (опциональный)
   - Поддерживаются стандарты последовательных шин: I2C, SPI, RS-232/422/485/UART, USB 2.0, CAN, LIN, FlexRay, MIL- STD-1553 и аудиошины
• Цифровой вольтметр (бесплатно при регистрации прибора)
   - Измерения ср.кв. перем. и пост. напряжения, ср.кв. перем. напряжения с постоянной составляющей с разрешением 4 разряда
   - Измерения частоты с разрешением 5 разрядов

Возможности и преимущества

• Высокая скорость захвата сигналов в режиме FastAcq™ позволяет быстро находить трудноуловимые аномалии сигналов
• Панель управления Wave Inspector® облегчает навигацию и автоматизирует поиск данных сигнала
• 33 автоматизированных измерения и гистограммы сигнала для упрощенного анализа сигнала
• Интерфейс пробников TekVPI® поддерживает активные, дифференциальные и токовые пробники с автоматическим выбором диапазона и единиц измерения
• Широкоэкранный цветной дисплей с диагональю 9 дюймов (229 мм)
• Небольшие размеры и масса – всего 147 мм в глубину и масса 4,2 к
• Анализ спектра
   - Специализированные органы управления на передней панели для самых распространённых задач
   - Автоматические пиковые маркеры для определения частоты и амплитуды пиков спектра
   - Ручные маркеры для измерения непиковых параметров сигнала
   - Используемые типы трасс: нормальная, усреднение, удержание максимума, удержание минимума
   - Режим отображения спектрограмм облегчает визуальный контроль и анализ медленно изменяющихся событий
   - Автоматизированные измерения: измерение мощности сигнала в канале, коэффициента развязки соседних каналов по мощности и занимаемой полосы частот
• Генерация сигналов произвольной формы и стандартных функций
   - Генерация заданных сигналов для быстрой имитации устройств при разработке систем
   - Захват сигналов по аналоговым или цифровым входам, передача захваченных сигналов в память для редактирования и выдача отредактированных сигналов
   - Добавление шума к любому сигналу для тестирования в неблагоприятных условиях
• Разработка и тестирование систем со смешанными сигналами
   - Автоматический запуск, декодирование и поиск сигналов параллельных шиня
   - Многоканальный запуск по времени установки и удержания
   - Режим высокоскоростного захвата MagniVu™ обеспечивает разрешение по времени 121,2 пс для цифровых каналов
• Анализ протоколов
   - Запуск, декодирование и автоматический поиск содержимого пакетов наиболее распространенных стандартов последовательных шин при разработке встраиваемых систем.
   - Экспорт таблиц декодирования протоколов, используемых при документировании результатов
• Цифровой вольтметр и частотомер
   - Быстрая визуальная проверка измеренных значений напряжения и частоты
   - Графическое представление информации о стабильности измерения
• Возможность полного обновления
   - Добавление функциональных возможностей, увеличение полосы пропускания осциллографа или диапазона частот анализатора спектра в соответствии с вашими требованиями или бюджетом.

• Анализ источников питания
• Контроль предельных значений и тестирование по маске
