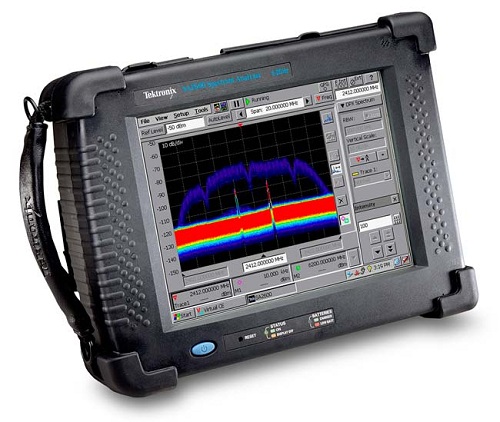

•Диапазон частот от 10 кГц до 6,2 ГГц
•Отображение РЧ-спектра в режиме DPX (послесвечение спектра) в полосе пропускания до 20 МГц
•Обнаружения сигнала с вероятностью 100% длительностью 125 мкс и его классификация (SA2500 c опцией E1 125 мкс)
•Погрешность опорной частоты ±0,5 ррм
•Уровень собственных шумов -163 дБм/Гц
•Фазовый шум –97 дБн/Гц при отстройке 100 кГц
•Динамический диапазон свободный от паразитных составляющих до 70 дБ
•Точность по уровню до 1,2 дБ до 3,2 ГГц
•Коэффициент шума 11 дБ до 2 ГГц, до 19 дБ при 6,2 ГГц (с предварительным усилением)
•Функция корреляции спектра (SCF) позволяет находить «вложенные» сигналы или источники помех, маскируемые другими шрокополосными сигналами
•Возможность экспорта I/Q данных в формате CSV, MATLAB и IQT для дополнительного последующего анализа
•Возможность пеленгации источника сигнала с привязкой к GPS-картам
•Время автономной работы 5 часов в режиме измерения спектра (с дополнительным вторым аккумулятором)
Возможности и преимущества
Сканирование
• Революционная технология отображения радиочастотного спектра в режиме реального времени DPX™ со спектральной маской DPX обеспечивает интуитивную интерпретацию живых ВЧ сигналов с помощью цветового кодирования событий в зависимости от частоты их появления. Обработка до 10000 спектрограмм в секунду со 100% вероятностью обнаружения позволяет захватывать импульсные сигналы, сигналы РЛС, сигналы со скачкообразной перестройкой частоты и любые другие перемежающиеся сигналы с минимальной длительностью от 125 мкс.
• Характеристики настольного анализатора спектра у портативного прибора в прочном корпусе с питанием от аккумуляторов – свободный от паразитных составляющих динамический диапазон более 70 дБ, гарантированное значение фазового шума ≤ –95 дБн/Гц при отстройке от несущей 10 кГц в диапазоне от 10 кГц до 6,2 ГГц
• Превосходная чувствительность позволяет обнаруживать сигналы малого уровня со средним уровнем собственных шумов –153 дБм в полосе 10 кГц (эквивалентно –163 дБм/Гц), например, сигналы радиочастотных жучков и незарегистрированных передатчиков
• Функция корреляции спектра (SCF) позволяет находить «вложенные» сигналы или источники помех, маскируемые другими широкополосными сигналами
• Сетевой интерфейс позволяет управлять прибором дистанционно и создавать необслуживаемые станции для мониторинга спектра
Классификация
• Функция корреляции спектра (SCF) позволяет быстро идентифицировать сигналы
• Встроенная функция классификации сигналов WLAN, GSM, W- CDMA, CDMA, ATSC позволяет быстро и просто идентифицировать полезные сигналы
• Гибкие возможности редактирования, обновления и обмена базами данных сигналов и базами данных классифицированных сигналов с помощью файлов в формате CSV
• Возможность экспорта I/Q данных в формате CSV, MATLAB® и IQT для дополнительного последующего анализа
Пеленгация
• Быстрое определение местоположения источника сигнала с по- мощью проверенных средств поиска, картографирования и документирования
• Поиск сигналов за пределами помещения с помощью встроенного GPS приемника путем сопоставления результатов измерений с привязанными к GPS картами, такими как Pitney Bowes Mapinfo, Google™ Earth, Microsoft® MapPoint®, Bitmap и многими другими
• Улучшенный мониторинг спектра с прецизионной синхронизацией измерений и метками времени
• Поиск сигналов в помещениях с помощью однокнопочного интерфейса типа «Tap-and-Walk-and-Tap» (Нажми-Иди-Нажми)
• Дисплей с задней подсветкой, хорошо читаемый при солнечном освещении, и длительная автономная работа за счет применения двух аккумуляторов, допускающих горячую замену
• Прочная конструкция, отвечающая требованиям стандарта MIL- PRF-28800F
Применение
• Управление частотным ресурсом
• Мониторинг спектра
• Обнаружение источников помех и диагностика неисправностей
• Поиск сигналов
• Идентификация сигналов
• Радиоразведка
• Национальная безопасность
