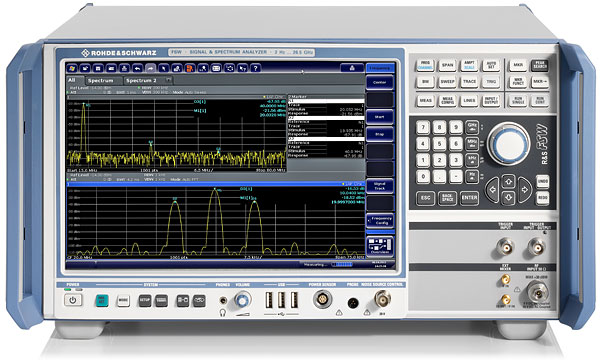

Особенности

Характеристики РЧ, отвечающие самым взыскательным требованиям

ВЧ характеристики, отвечающие самым взыскательным требованиям

• Непревзойденное значение фазового шума — идеально подходит для измерения параметров гетеродинов радаров и задач телекоммуникаций
  Великолепный динамический диапазон R&S FSW для измерений фазового шума предоставляет преимущества разработчикам генераторов, синтезаторов и передающих систем. При отстройке от несущей 10 кГц величина фазового шума R&S FSW составляет -137 дБн/Гц на частоте несущей 1 ГГц, -128 дБн/Гц на частоте несущей 10 ГГц и -112 дБн/Гц на частоте несущей 60 ГГц. При отстройке от несущей 10 Гц значения составляют -110 дБн/Гц (несущая 1 ГГц) и -90 дБн/Гц (несущая 100 МГц). Таким образом, R&S FSW превосходит предыдущие анализаторы более чем на 10 дБ.


  Фазовый шум при отстройке от несущей 10 кГц на частоте несущей 1 ГГц: -137 дБн/Гц.


• Низкий отображаемый средний уровень собственных шумов (DANL) обеспечивает великолепный динамический диапазон для измерения паразитных составляющих
  Благодаря низкому отображаемому среднему уровню собственных шумов (DANL)(тип. зн. -159 дБмВт (1 Гц) на частоте 2 ГГц, -150 дБмВт (1 Гц) на частоте 25 ГГц даже без использования предусилителя, R&S FSW позволяет быстрее и надежнее проанализировать паразитные излучения в широком диапазоне частот. DANL может быть снижен еще на 13 дБ с помощью отключаемой коррекции шума анализатора. Это позволяет пользователям идентифицировать даже самые незначительные паразитные сигналы, которые ранее были скрыты среди шумов, и эффективно оптимизировать передающую систему.


• Интегрированные фильтры высоких частот позволяют легко выполнить измерения гармоник
  Для измерения гармонических составляющих передающих систем R&S FSW может быть дополнительно оснащен переключаемыми фильтрами высоких частот (R&S FSW-B13) для частот несущих до 1,5 ГГц, это значительно расширяет динамический диапазон по сравнению с традиционными анализаторами спектра. Поэтому можно обойтись без внешних фильтров. Это упрощает настройку испытательного комплекса, например, для систем GSM, CDMA, WCDMA, LTE и TETRA.


• Высокая чувствительность, даже на низких частотах
• Высокая точность, ошибка измерения < 0,4 дБ вплоть до 8 ГГц
• Непревзойденный динамический диапазон до 1 ГГц с отдельными приемными трактами

Готовность к будущему

Ширина полосы анализа до 2 ГГц

• Требования к ширине полосы анализа непрерывно растут. Это становится очевидным при современных тенденциях развития СВЧ индустрии: при измерении характеристик сигналов с несколькими несущими; при анализе радиолокационных сигналов; при испытаниях систем связи самых последних стандартов (5-е поколение (5G), сигналы IEEE 802.11ad WLAN, LTE) и других широкополосных сигналов. Имея в распоряжении полосы анализа до 2 ГГц нет необходимости прибегать к использованию внешнего программного обеспечения и дополнительным процедурам настройки / калибровки измерительного тракта.



  Конфигурация	Максимальная полоса частот анализа	Применение
  Стандартная	10 МГц	• Стандартные области применения и измерения с одной несущей, например WCDMA, cdma2000, TD-SCDMA, TETRA
  R&SFSW-B28	28 МГц	• Измерения параметров модуляции сигналов WiMAX™, LTE, WLAN 802.11a/b/g
  R&SFSW-B40	40 МГц	• Измерения параметров модуляции сигналов 802.11n • Определение характеристик и линеаризация параметров усилителей
  R&SFSW-B80	80 МГц	• Определение характеристик и линеаризация параметров усилителей • Измерения параметров широкополосных импульсов • Измерения параметров модуляции сигналов 802.11ac
  R&SFSW-B160	160 МГц	• Определение характеристик и линеаризация параметров усилителей • Измерения параметров широкополосных импульсов • Измерения параметров модуляции сигналов 802.11ac
  R&SR&S FSW-B320	320 МГц	• Определение характеристик и линеаризация параметров усилителей • Измерения параметров широкополосных импульсов • Измерения параметров модуляции сигналов 802.11ac
  R&SR&S FSW-B500	500 МГц	• Определение характеристик и линеаризация параметров усилителей • Измерения параметров широкополосных импульсов • Измерения параметров модуляции сигналов 802.11ac.
  R&SR&S FSW-B2000	2 ГГц	• Определение характеристик и линеаризация параметров усилителей • Анализ сигналов с несколькими несущими • Измерения параметров радиолокационных импульсов • Измерения параметров сигналов самых последних систем связи.

• Широкий динамический диапазон без помех > 100 дБн
• Большой объем памяти I/Q обеспечивает непрерывную запись длинных последовательностей сигналов


  Полоса частот анализа	Частота дискретизации	Максимальное время записи
  10 МГц	12,5 млн. отс./с	36,9 с
  20 MГц	25 млн. отс./с	18,4 с
  40 Мгц	50 млн. отс./с	9,2 с
  80 Мгц	100 млн. отс./с	4,6 с

• Полоса анализа до 500МГц

Спроектирован для удобства работы — ясное отображение результатов

• Эффективная работа с прибором с оптимизированными подсказками пользователю
  • Ясная структура меню

  • Прозрачные окна

  • Панель инструментов

  • Функция масштабирования

  • Функция Smartgrid
• Функция MultiView: одновременное отображение нескольких результатов

Функция MultiView.

Идеально подходит для анализа радиолокационных систем

• Быстрая идентификация и анализ паразитных излучений
  Благодаря короткому времени развертки R&S FSW позволяет даже в сложных задачах очень быстро получать результаты. При полосе разрешения 1 кГц в диапазоне частот до 8 ГГц R&S FSW снимает спектр с уровнем до -100 дБмВт в течение 10 сек. Используя масштабирование или функцию MultiView, пользователи могут более подробно изучить обнаруженные паразитные излучения, следя в то же время за всем спектром.


• Низкий фазовый шум для измерения параметров генератора
• Измерение параметров импульса одним касанием кнопки

  Снятие характеристик радиолокационных систем требует измерения многочисленных параметров импульсов. Опция R&S FSW-K6 позволят одним касанием кнопки измерить все необходимые параметры, такие как длительность импульса, период импульсов, времена нарастания и спада импульса, падение мощности во время импульса и фазовую модуляцию внутри импульса, а также производит анализ тенденций на протяжении многих импульсов. Пользователь выбирает результаты, которые будут одновременно отображаться на экране. Таким образом, R&S FSW позволяет получить полное представление о радиолокационной системе за несколько секунд.


  Оснащенный опцией измерения параметров импульсов R&S FSW-K6, анализатор позволяет получить характеристики импульсов одним касанием кнопки.

  Опция FSW-K6S (область боковых лепестков / анализ компрессии импульсов) расширяет возможности в области анализа импульсных сигналов радиолокационных систем, использующих технологии сжатия импульсов. Данная опция позволяет выявить взаимосвязь между измеряемой формой импульса и некой “идеальной” формой импульса, подобно тому, как это происходит в приемнике радара. Вид корреляционной функции будет зависеть от формы сигнала, и расхождения между измеряемым и опорным сигналом. Изменение уровней боковых лепестков или изменение (расширение) главного лепестка корреляционной функции будет обусловлено несовпадением этих двух сигналов, в следствии применения: оконной функции, фильтрации или отражений, уменьшающих эффективную разрешающую способность и, следовательно, эксплуатационные характеристики РЛС. Графический интерфейс позволяет конфигурировать отображаемые результаты автоматических измерений, например:

  Ширина главного лепестка, подавление и задержка боковых лепестков, интегрированная мощность главного и боковых лепестков, корреляция по мощности, частота/фаза главного лепестка …

Отображение результатов автоматических измерений опции FSW-K6S

Определение взаимовлияния между сигналами

• Мультистандартный анализатор радиосигналов (MSRA)
  Эту задачу позволяет решить новая функция мультистандартного анализатора радиосигналов, имеющаяся у R&S FSW. Функция MSRA поддерживается в различных измерительных приложениях анализатора FSW: IQ анализаторе, анализе сигналов различных стандартов связи, анализе аналоговой модуляции (опция FSW-K7), общем векторном анализе сигналов (опция FSW-K70), анализе переходных процессов (опции FSW-K60, K60H и K60C), позволяет проводить одновременные измерения параметров различных сигналов на разных частотах, в пределах полосы частот анализа 500 Мгц.


  Мультистандартный анализатор радиосигналов (MSRA): сигналы регистрируются один раз, затем параллельно анализируются в соответствии с различными стандартами и на различных частотах.



Общий векторный анализ сигналов

Опция общего векторного анализа сигналов FSW-K70 основана на опции FSV-K70 для анализатора спектра и сигналов FSV. Кроме возможностей FSV-K70, опция FSW-K70 также обеспечивает:

• загрузку пользовательских схем модуляции;
• поддержку модуляций высокого уровня 512QAM и 1024QAM, а также простых схем модуляции 2-ASK и 4-ASK;
• функцию эквалайзера;
• режимы анализа последовательностей и мультистандартного анализа радиосигналов;
• большие, по сравнению с FSV, скорость передаваемых данных (частота дискретизации до 10 ГГц) и количество окон измерения (до 16).

Опция измерений ЭМП для анализаторов спектра и сигналов FSW

Программная опция FSW-K54 обеспечивает проведение предварительных испытаний продукции на ЭМС и соответствует требованиям CISPR 16-1-1. Опция предлагает ЭМС-фильтры полос пропускания, детекторы (пиковый, средний, квазипиковый, среднеквадратический), предельные линии, ввод калибровочных коэффициентов для подключаемых аксессуаров (антенн, эквивалентов сети и т.д) и автоматизирует процесс измерений.

Анализ аналоговых квадратурных сигналов

Опции FSW-B71 и B71e позволяет проводить анализ сигналов комплексной I/Q модуляции, аналогично опции FSQ-B71. Опция FSW-B71 обеспечивает полосу пропускания 40 МГц, опция FSW-B71е расширяет полосу пропускания до 80 МГц. Анализ возможен в режиме I/Q анализатора и в опциях по анализу радиокоммуникационных сигналов типа FSW-K70.
Опция также поддерживает прямое подключение к аналоговым входам активных пробников серий RT-ZS/RT-ZD.

Анализ сигналов в реальном масштабе времени

Опция R&S FSW-K160R спектра в реальном масштабе времени с полосой 160МГц. 585 000 преобразований БПФ в секунду дают возможность со 100% вероятностью в пределах заданной погрешности по уровню перехватывать события с длительностью от 1,87мкс. Установка опции возможна на любом анализаторе R&S FSW с установленной опцией R&S FSW-B160 на частотах от 2 Гц до 67 ГГц.

Анализ переходных процессов, скачков частоты и ЛЧМ.

Базовая опция FSW-K60 обеспечивает запись захваченных прибором спектрограмм в полосе анализа до 320 МГц в накопительный буфер (память буфера до 20000 спектрограмм) и дальнейшее отображение частотных, амплитудных или фазовых зависимостей от времени, как для всей области анализа, так для выбираемого пользователем диапазона частот/времени.
Дополнительная опция FSW-K60H обеспечивает автоматическую регистрацию и анализ сигналов со скачкообразной перестройкой частоты, отображение результатов измерения и статистики в конфигурируемой пользователем таблице. Результаты включают в себя следующие параметры: время простоя/переключения/ генерации сигнала, частоты, отклонения частот и многое другое. Пользователь может выбирать между автоматической регистрацией перескоков частоты или предустановленными настройками, используя их для тестирования на соответствие определенному радиосигналу.
Дополнительная опция FSW-K60С обеспечивает автоматическую регистрацию и анализ ЛЧМ сигналов с отображением результатов измерения параметров свипирования: скорости, направления, длительности, линейности. Аналогично опции FSW-K60H регистрация результатов измерения параметров ЛЧМ сигналов может происходить автоматически либо по заданной пользователем модели. Область применения: тестирование ЛЧМ радаров, используемых в современных автомобилях, высотомерах, обзорных РЛС, применяемых в военной или авиационной сфере.

Когда скорость имеет значение

• Высокие скорости измерения и малые времена развертки, скорость регистрации до 1000 разверток/с
• Быстрое переключение между конфигурациями прибора
• Эффективные функции измерения ускоряют работу
  • Режим списка частот: быстрое измерение на нескольких частотах (до 300 частот) с различными настройками анализатора выполняется одной командой дистанционного управления

  • Измерение различных уровней мощности во временной области за однократную развертку (мультисуммирующие маркеры)

  • Частотомер с разрешением 0,1 Гц за время < 50 мс
  • Быстрое измерение мощности в соседнем канале (ACP) во временной области с помощью канальных фильтров или в частотной области с помощью БПФ (быстрое преобразование Фурье) в интервале времени свипирования
• Интегрированная поддержка датчиков мощности R&S NRP-Zxx
