ВОЛНИСТЫЙ  РАДИОПОГЛОЩАЮЩИЙМАТЕРИАЛ СЕРИИ APC

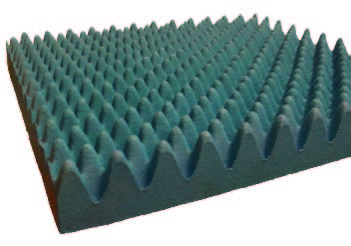

APC – это серия поглотителей волнистой формы, выполненных в виде блоков углеродсодержащего  пенополиуретана.

Поглотители серии APC предназначены для оснащения безэховых или полубезэховых камер. Такая облицовка обеспечивает возможность создать зону молчания при работе с очень широким диапазоном частот.

ХАРАКТЕРИСТИКИОТРАЖЕНИЯ

Поглотители серии APC обеспечивают очень хорошее согласование импеданса при сантиметровых и миллиметровых длинах волн, а также при больших углах падения. Благодаря этой характеристике они очень хорошо подходят для применения в радиочастотных безэховых камерах.

ОТРАЖАТЕЛЬНАЯ СПОСОБНОСТЬ (дБ) ПОГЛОТИТЕЛЕЙ СЕРИИ APC (при нормальном падении)
Тип Высота (мм) 1 ГГц 2 ГГц 4 ГГц 8 ГГц 12 ГГц 18 ГГц 26 ГГц
APC 8 80 -8 -14 -21 -33 -39 -40 -36
APC 10 100 -9 -16 -23 -33 -39 -45 -38
APC 15 150 -13 -19 -25 -33 -40 -45 -40



ОСНОВНЫЕ ХАРАКТЕРИСТИКИ

  • Матрица: пенополиуритан с 90% открытых пор.
  • Пропиточные средства: углерод, связующее вещество, антипирен.
  • Цвета: черный, белый, синий, зеленый, красный (другие цвета по запросу).
  • Краска: пластиковая краска для чистых помещений класса 100 000 или для наружного применения.
  • Максимальные  рабочие  температуры: -70 °C…160 °C.
  • Предельно допустимая мощность: макс. 0,2 Вт/см2 для незатухающих гармонических волн.
  • Огнестойкость: NRL 8093 (тест 1, 2, 3), ISO 11925-2,
  • DIN 4102 (класс B2).

ГАБАРИТНЫЕ РАЗМЕРЫ
Тип A Общая высота (мм) B Высота волнистой поверхности (мм) C Ширина волнистой поверхности (мм) D Высота основания (мм) E ± допуск Длина основания (мм) N Количество волн на сторону Вес (кг)
APC 8 80 55 45 25 610 ±3 13,56 1,3
APC 10 100 70 45 30 610 ±3 13,56 1,5
APC 15 150 100 45 40 610 ±3 13,56 2,3

СПОСОБ ПРИМЕНЕНИЯ

Поглотители серии APC можно крепить на любых плоских поверхностях с помощью неопренового клея, наносимого кистью или пневматическим пульверизатором на обе склеиваемые плоскости.
