AI – это серия пирамидальных поглотителей, изготовленных из угле- родсодержащего пенополиуритана и заключенных в пластиковую оболочку для обеспечения водонепроницаемо- сти материала.

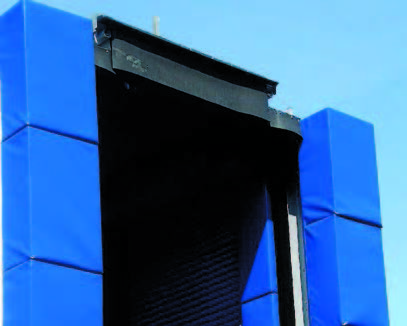

Поглотители серии AI предна- значены для использования вне помещений (для покрытия металлических участков, уменьшения эффективной площади отражения и т. д.).
ХАРАКТЕРИСТИКИ ОТРАЖЕНИЯ
| ОТРАЖАТЕЛЬНАЯ СПОСОБНОСТЬ (дБ) ПОГЛОТИТЕЛЕЙ СЕРИИ AI (при нормальном падении) |
| Тип |
E (мм) |
200 МГц |
300 МГц |
500 МГц |
1 ГГц |
2 ГГц |
4...18 ГГц |
| AI 5 |
95 |
|
|
|
|
-15 |
-20 |
| AI 9 |
130 |
|
|
|
-14 |
-21 |
-27 |
| AI 12 |
155 |
|
|
|
-18 |
-28 |
-30 |
| AI 20 |
250 |
|
|
-15 |
-24 |
-30 |
-30 |
| AI 30 |
345 |
|
|
-22 |
-25 |
-30 |
-30 |
| AI 45 |
495 |
|
|
-28 |
-30 |
-30 |
-30 |
| AI 55 |
590 |
|
-20 |
-30 |
-30 |
-30 |
-30 |
| AI 66 |
700 |
-15 |
-25 |
-30 |
-30 |
-30 |
-30 |
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
- Матрица: пенополиуретан с 90% открытых пор.
- Пропиточные средства: угле- род, связующее вещество: антипирен.
- Цвета: синий (поставка изделий других цветов осуществляется по запросу).
- Макс. рабочая температура: -70°C…+50 °C.
- Предельно допустимая мощность: макс. 0,13 Вт/см2 для незатухающих гармонических волн.
- Огнестойкость пластикового по- крытия: M2 (по запросу).
ГАБАРИТНЫЕ РАЗМЕРЫ
Стандартные размеры: 610 x 1220 мм (поставка изделий других размеров осуществляется по запросу).
СПОСОБ ПРИМЕНЕНИЯ
Поглотители серии AI могут оснащаться неметаллическими проушинами для крепления, размещаемыми на водонепроницаемом материале, или крепиться с помощью клеящих веществ.
