Модули тестирования S-параметров Saluki серии SAV364X представляют собой расширители частоты векторного анализатора цепей верхнего уровня. Модуль тестирования S-параметров вместе с анализатором цепей и контроллером миллиметровых модулей используется для построения системы векторных измерений параметров цепей (для измерения S-параметров) миллиметрового диапазона длин волн.
Основные особенности
- - Диапазон частот: 40 ГГц - 500 ГГц
- - Несколько методов калибровки
- - 2-х портовые измерения с помощью контроллера расширителей частоты
Приложения
- Векторные и скалярные измерения параметров цепей в миллиметровом диапазоне длин волн
Технические характеристики
Технические характеристики модулей расширения 3643X
|
Технические характеристики модулей расширения 3643X
|
|
Модель
|
3643K
|
3643NA
|
3643P
|
3643QA
|
3643Q
|
3643SA
|
3643R
|
3643S
|
3643ТА
|
3649B
|
|
Диапазон частот
|
40 ГГц - 60 ГГц
|
50 ГГц - 75 ГГц
|
75 ГГц - 110 ГГц
|
90 ГГц - 140 ГГц
|
110 ГГц - 170 ГГц
|
140 ГГц - 220 ГГц
|
170 ГГц - 260 ГГц
|
220 ГГц - 325 ГГц
|
260 ГГц - 400 ГГц
|
325 ГГц - 500 ГГц
|
|
Выходная мощность
|
≥ +6 дБм
|
≥+5 дБм
|
≥+5 дБм
|
≥+3 дБм
|
≥-1 дБм
|
≥-9 дБм
|
≥-10 дБм
|
≥-13 дБм
|
≥-20 дБм
|
≥-23 дБм
|
|
Динамический диапазон (дБ)
|
≥100
|
≥100
|
≥100
|
≥100
|
≥100
|
≥100
|
≥100
|
≥95
|
≥80
|
≥80
|
|
Отслеживание отражения (дБ)
|
±0,12
|
±0,12
|
±0,12
|
±0,15
|
±0,15
|
±0,25
|
±0,2
|
±0,2
|
±0,3
|
±0,3
|
|
Отслеживание передачи (дБ)
|
±0,12
|
±0,12
|
±0,12
|
±0,15
|
±0,15
|
±0,25
|
±0,2
|
±0,2
|
±0,3
|
±0,3
|
|
Эффективная направленность (дБ)
|
≤ -35
|
≤ -35
|
≤ -35
|
≤ -34
|
≤ -34
|
≤ -30
|
≤ -25
|
≤ -25
|
≤ -20
|
≤ -20
|
|
Эффективное согласование источника (дБ)
|
≤ -35
|
≤ -35
|
≤ -35
|
≤ -34
|
≤ -34
|
≤ -30
|
≤ -25
|
≤ -25
|
≤ -20
|
≤ -20
|
|
Эффективное согласование нагрузки (дБ)
|
≤ -35
|
≤ -35
|
≤ -35
|
≤ -34
|
≤ -34
|
≤ -30
|
≤ -25
|
≤ -25
|
≤ -20
|
≤ -20
|
|
Интерфейс
|
WR19
|
WR15
|
WR10
|
WR8.0
|
WR6.5
|
WR5.1
|
WR4.3
|
WR3.4
|
WR2.8
|
WR2.2
|
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
Импеданс 1 Ом
|
|
Рабочее напряжение
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
12 В пост. тока@2А
|
|
Габаритные размеры, мм
|
120*90*240
|
120*90*240
|
120*90*240
|
120*90*240
|
120*90*240
|
120*90*240
|
120*90*240
|
120*90*240
|
120*90*240
|
120*90*240
|
Общая информация
|
Источник питания
|
SAV3644A / 45 A / 46 A: 12 В постоянного тока, 2A
SAV3649 / 49 A: 12 В постоянного тока, 3 A
|
|
Размер (Д × В × Ш)
|
SAV364X: 120 × 90 × 240 мм
SAV3640: 426 x 177 x 460 мм
|

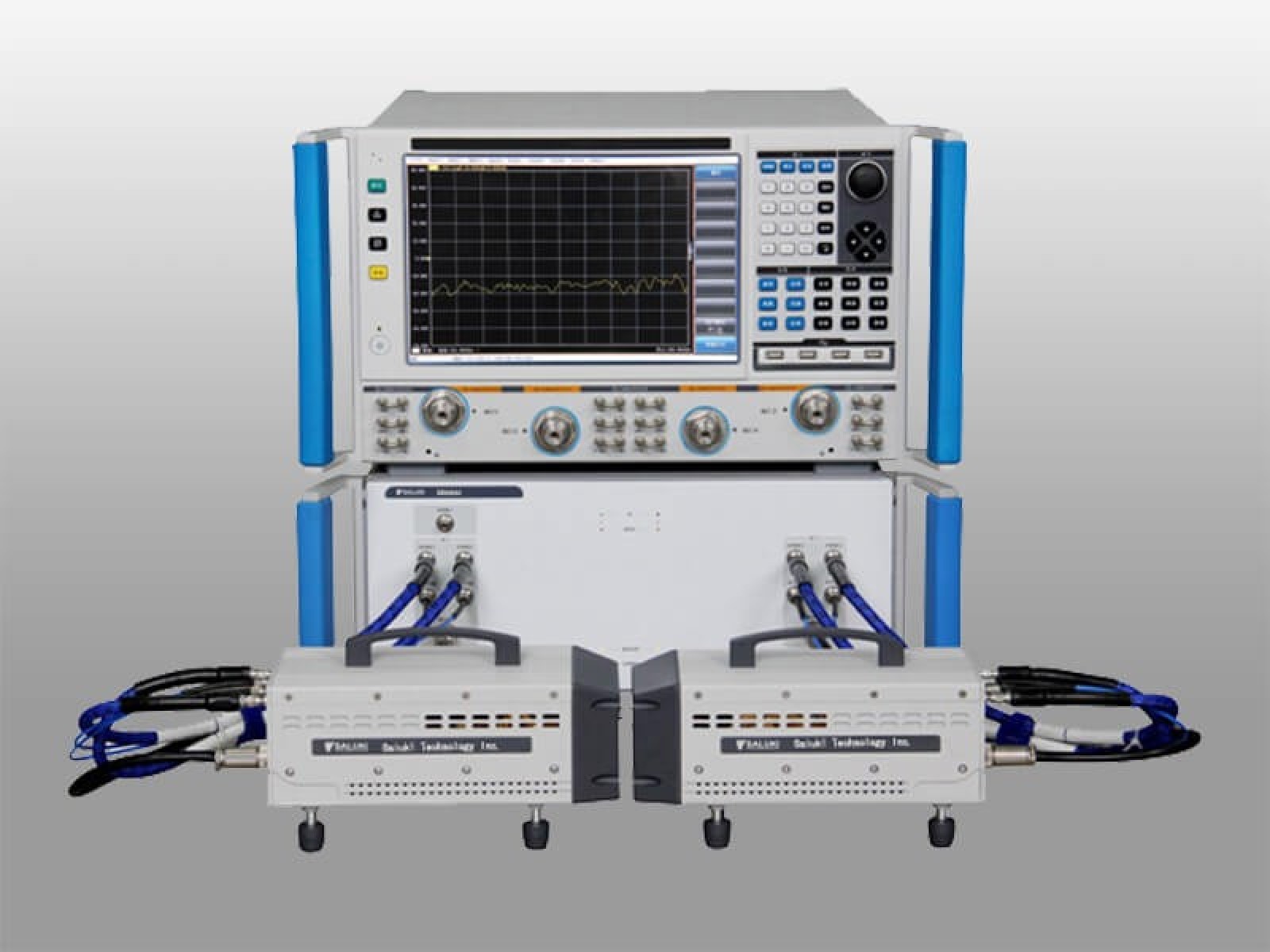

Примерный состав решения для проведения скалярных измерений на частотах до 110 ГГц на базе векторного анализатора цепей S3602
|
Модель
|
Описание
|
Кол-во
|
|
S3602B
|
Векторный анализатор цепей Диапазон частот 10 МГц – 26,5 ГГц
|
1
|
|
S3602B-201
|
Набор из двух программируемых шаговых аттенюаторов 70 дБ для источника и двух 35 дБ аттенюаторов для приемника анализатора цепей с 2 портами,
|
1
|
|
S3640A
|
Контроллер широкополосного спектра для расширителей частоты
|
1
|
|
S3643P
|
Пара модулей измерения S-параметров от 75 ГГц до 110 ГГц
|
1
|
|
Cables
|
Набор кабелей для модуля расширения
|
1
|
|
S32141 3mm
|
Калибровочный набор волноводный от 75 ГГц до 110 ГГц
|
1
|
