Технические характеристики:

• Диапазон частот от 0,3 до 8000 МГц

• Измеряемые параметры: S₁₁, S₂₁, S₁₂, S₂₂ – для «Обзор-804» и «Обзор- 804/1», S₁₁ … S₄₄ – для «Обзор - 808» и «Обзор - 808/1»

• Динамический диапазон измерения модуля коэффициента передачи более 145 дБ

• Минимальное время измерения на одной частоте 100 мкс

• Диапазон регулирования выходной мощности от -60 дБм до +10 дБм

• Для подробного ознакомления с функциями ПО, скачайте демо-версию

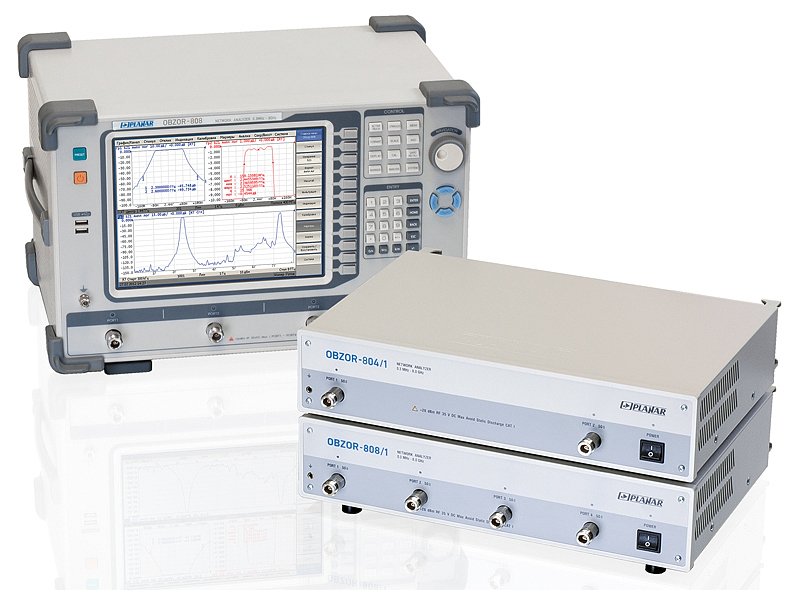

Векторные анализаторы цепей (ИККПО) «Обзор–804» и «Обзор–804/1» имеют два измерительных порта, а «Обзор–808» и «Обзор–808/1» четыре измерительных порта и два генератора испытательного сигнала.

Измерители «Обзор–804» и «Обзор–808» поставляются со встроенным компьютером, сенсорным экраном и клавиатурой на передней панели. Модификации измерителей «Обзор–804/1» и «Обзор–808/1» предназначены для работы с внешним компьютером, не входящим в комплект поставки.

Наличие переключателя тестирующего сигнала на измерительные порты прибора позволяет производить измерения всех параметров за одно подключение. Для измерений нелинейных свойств четырёхполюсников и расширения диапазона измерений в приборах используется регулировка выходной мощности глубиной не менее 70 дБ. Возможность удаленного управления приборов позволяет использовать их в составе измерительных комплексов.
